RIB Projekt plugin til Revit

Indhold i denne artikel

• Download plugin

• Upload tegninger fra Revit

• Upload en model fra Revit

• Åben en tegning eller model gennem plugin

Download plugin

Du kan downloade RIB Projekt plugin til Revit fra Microsoft Store her:

Download plugin

Upload tegninger fra Revit

Formål

Upload tegninger til arbejdsområdet i dit RIB Projekt, direkte fra Revit.

Baggrund

For at undgå at skulle eksportere tegninger fra Revit, for derefter at uploade dem til dit projekt, som en manuel proces, kan du overføre tegningerne direkte fra Revit gennem RIB Projekt plugin'et.

Derudover bliver din opsætning gemt, så hvis du skal opdatere tegninger senere, kan du bruge din eksisterende opsætning for at overføre nye versioner.

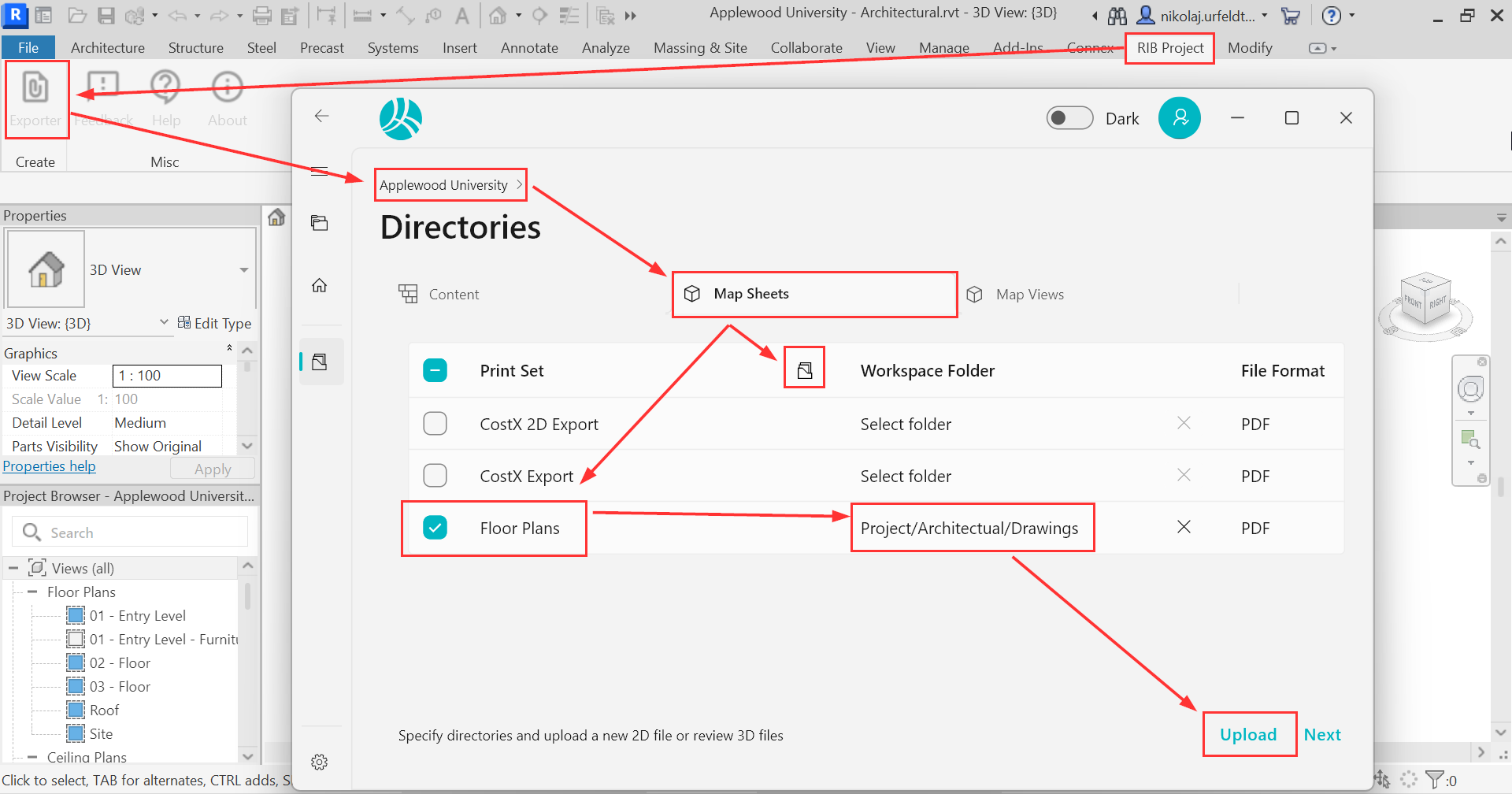

Sådan gør du

1. Gå til fanen "RIB Project" og klik på knappen "Exporter"
2. Log ind med din RIB bruger
3. Vælg dit Projekt
4. Klik på fanen "Map Sheets"
5. Vælg et print set eller opret et nyt
6. Vælg den mappe i arbejdsområdet du vil uploade tegningerne til
7. Klik "Upload"

Upload en model fra Revit

Formål

Upload en model til arbejdsområdet i dit RIB Projekt, direkte fra Revit.

Baggrund

For at undgå at skulle eksportere modeller fra Revit, for derefter at uploade dem til dit projekt, som en manuel proces, kan du overføre modellerne direkte fra Revit gennem RIB Projekt plugin'et.

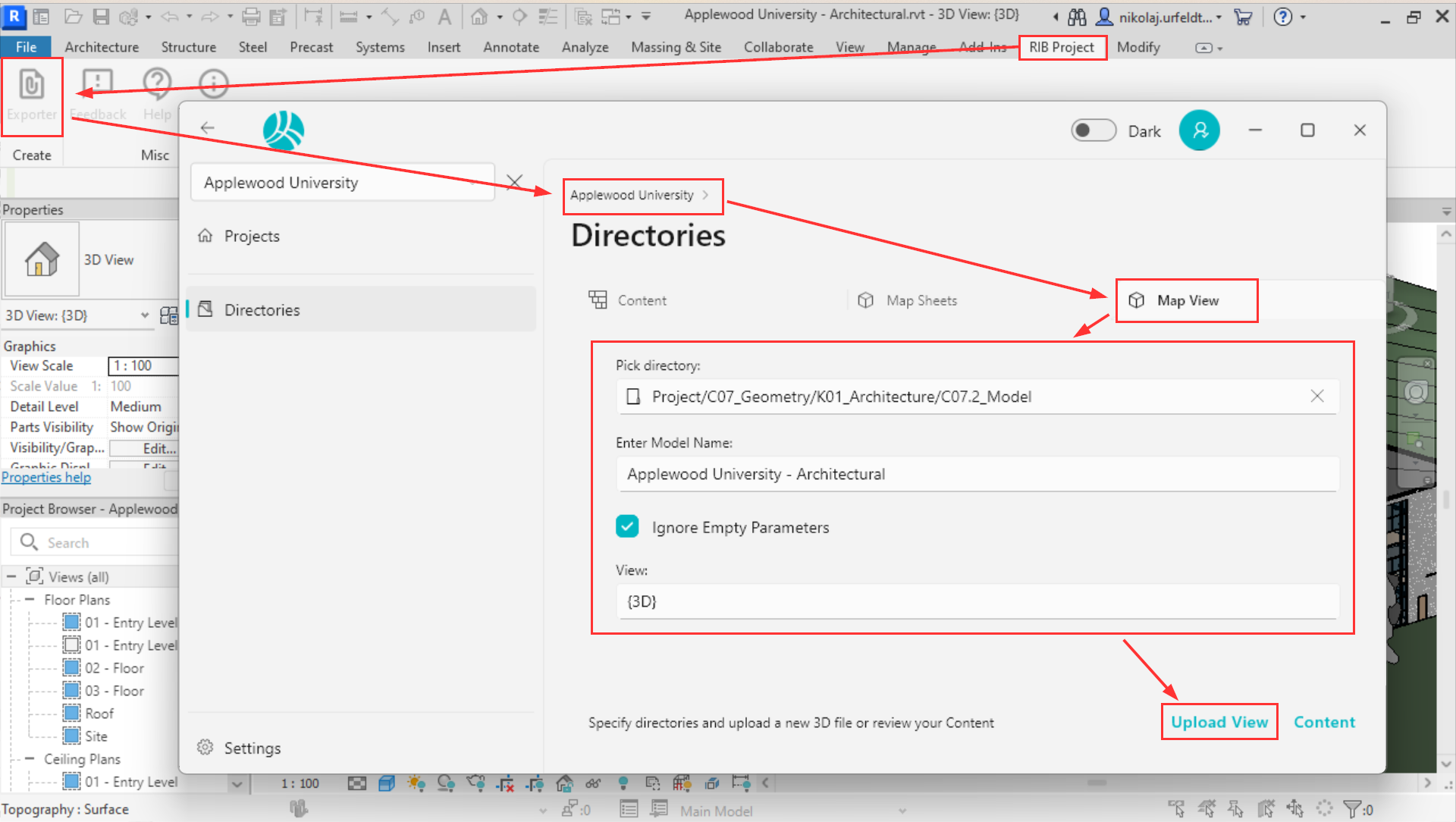

Sådan gør du

1. Gå til fanen "RIB Project" og klik på knappen "Exporter"
2. Log ind med din RIB bruger
3. Vælg dit Projekt
4. Klik på fanen "Map Views"
5. Vælg den mappe i arbejdsområdet du vil uploade 3D modellen med det valgte view til
6. Indtast et navn på modellen
7. Vælg et 3D view
8. Klik "Upload View"

Åben en tegning eller model gennem plugin

Formål

Tjek om det er de korrekte tegninger og modeller du har overført fra Revit til Projekt.

Baggrund

Når du har overført tegninger og modeller, kan det være rart at tjekke om alt ser rigtigt ud. Dette kan du gøre gennem RIB Projekt plugin'et i Revit, så du ikke behøver at forlade Revit for at tjekke din opsætning.

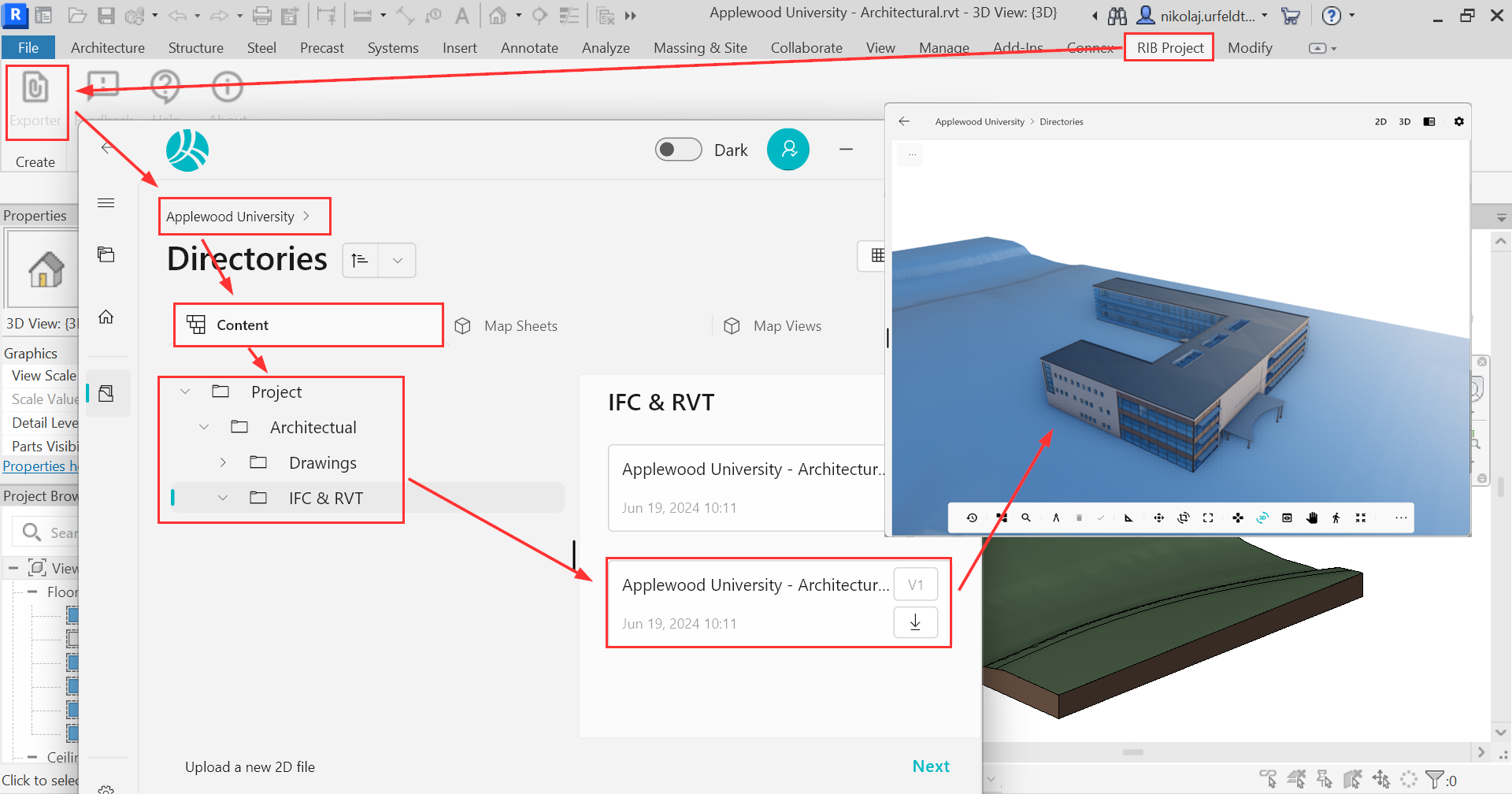

Sådan gør du

1. Gå til fanen "RIB Project" og klik på knappen "Exporter"
2. Log ind med din RIB bruger
3. Vælg dit Projekt
4. Gå til fanen "Content"
5. Navigér til dine tegninger og modeller i mappestrukturen
6. Klik på en tegning eller model
7. Tegningen eller modellen åbner nu i den integrerede BIM Viewer i plugin'et.
