Lokationer og modeller

Indhold i denne artikel

• Opret en manuel lokationsstruktur

• Generer en lokationsstruktur fra en IFC-fil

• Upload og åben en BIM model

• Saml modeller i fællesmodel

• Upload en ny version af en tegning eller en model

Opret en manuel lokationsstruktur

Formål

Opret en lokationsstruktur til dit projekt.

Baggrund

Du kan oprette en lokationsstruktur med underniveauer og uploade tegninger, som kan angive nøjagtige lokationer til dine opgaver i projektet.

Ting du skal være opmærksom på

• Det er kun projektadministratorer der kan oprette en lokationsstruktur.
• Gå til denne guide, hvis du ønsker at uploade en 3D model og autogenerere lokationsstrukturen.
• Du kan oprette så mange lokationer, som du har behov for.

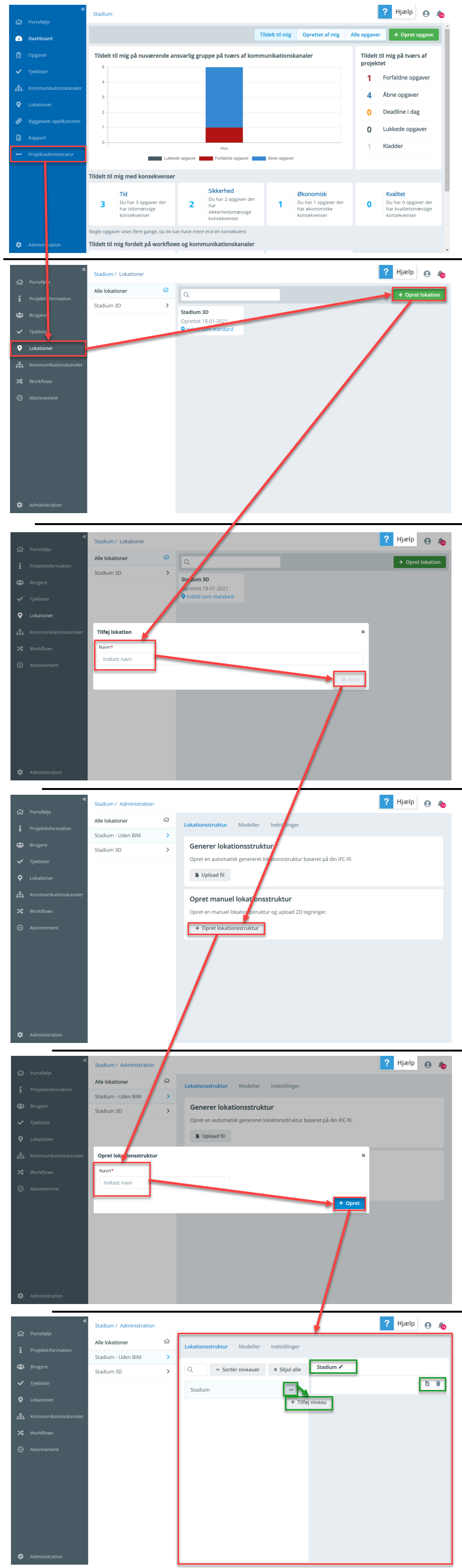

Sådan gør du

1. Åben dit Connex Projekt
2. Gå til modulet "Projektadministrator"
3. Klik på "Lokationer" i menuen til venstre
4. Klik på "Opret lokation"
5. Indtast et "Lokationsnavn" - Fx navn på bygning
6. Klik på "Gem"
7. Klik på knappen "Opret lokationsstruktur"
8. Indtast navn - Dette bliver det øverste niveau i din lokationsstruktur
9. Klik "Opret"
10. Herefter kan du:
    • Tilføje flere niveauer
    • Tilføje tegninger til et niveau og redigere et niveau

Generer en lokationsstruktur fra en IFC-fil

Formål

Opret en automatisk genereret lokationsstruktur baseret på din IFC-fil.

Baggrund

Du kan få Connex til at autogenerere lokationsstrukturen på baggrund af byggesagens 3D model.

Ting du skal være opmærksom på

• Det er kun projektadministratorer der kan oprette en lokationsstruktur.
• Du kan oprette så mange lokationer, som du har behov for.

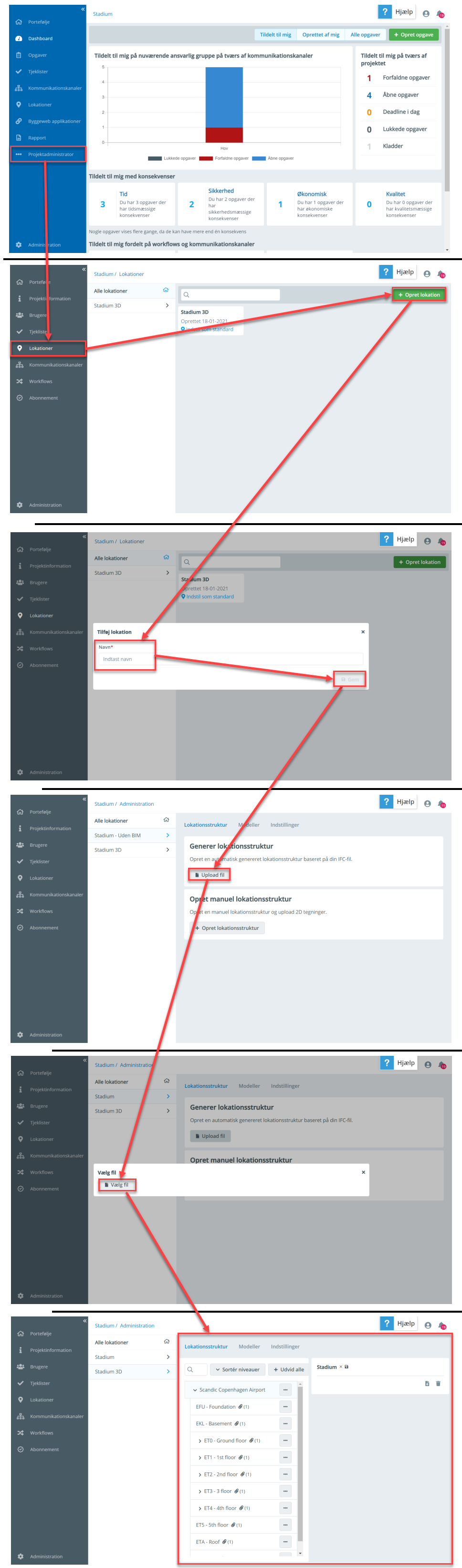

Sådan gør du

1. Åben dit Connex Projekt
2. Gå til modulet "Projektadministration"
3. Klik på "Lokationer" i menuen til venstre
4. Klik på "Opret lokation"
5. Indtast et "Lokationsnavn" - Fx navn på bygning
6. Klik på "Gem"
7. Klik på knappen "Upload fil"
8. Klik "Vælg fil" og find filen i din stifinder
9. Klik på "Upload"
10. Din model uploades og behandles. Genindlæs siden efter et par minutter.

Upload og åben en BIM model

Formål

Upload en eller flere modeller til dit Connex Projekt.

Baggrund

Du kan uploade en eller flere BIM modeller til dit Connex Projekt, og benytte den integrerede BIM viewer til at granske modellerne.

Ting du skal være opmærksom på

• Du skal oprette en lokation, for at du kan uploade en eller flere modeller. Følg en af følgende guides;
  Opret en manuel lokationsstruktur
  Generer en lokationsstruktur ud fra en IFC-fil

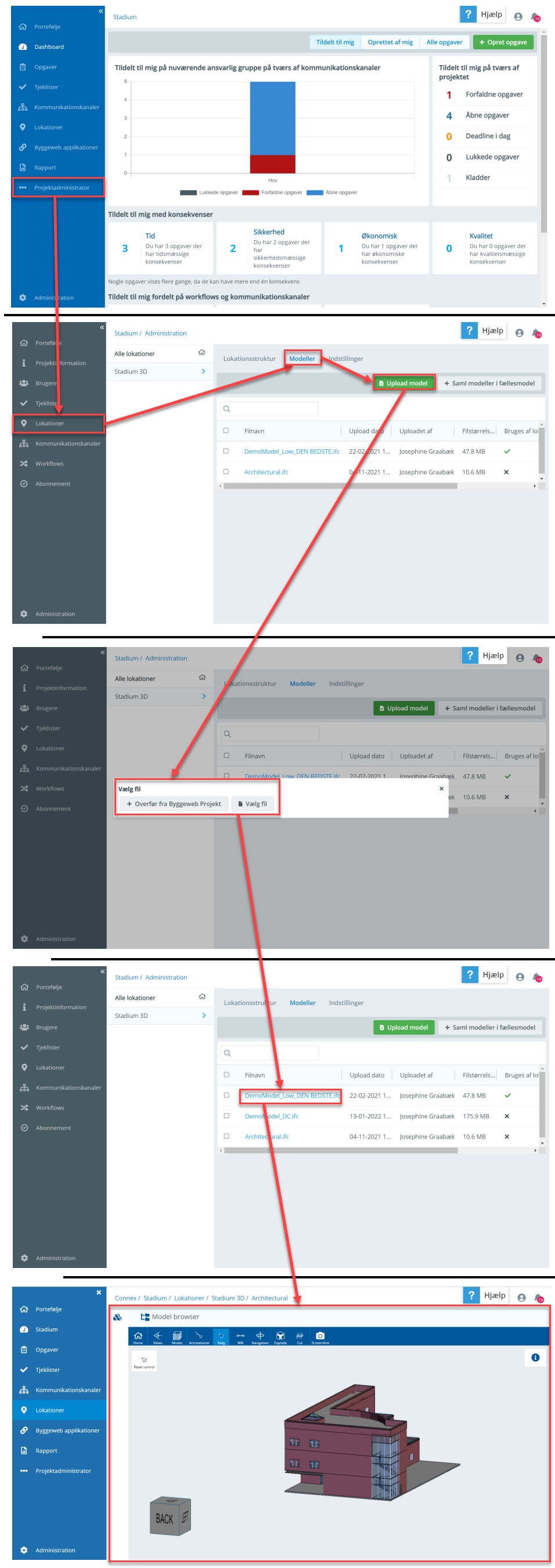

Sådan gør du

1. Åben et Connex Projekt
2. Klik på "Projektadministration" i menuen til venstre
3. Klik på "Lokationer"
4. Klik på den lokation, du gerne vil uploade en model til.
5. Klik på "Modeller"
6. Klik på knappen "Upload model"
7. Upload modellen direkte fra din computer, eller overfør modellen fra et RIB Projekt
8. Klik "Upload"
9. Din model uploades, og du kan nu åbne den i BIM vieweren ved at klikke på filnavnet

Saml modeller i fællesmodel

Formål

Saml to eller flere modeller i én fællesmodel.

Baggrund

Saml fagmodeller i en fællesmodel, for at få overblik over blandt andet kollisioner.

Ting du skal være opmærksom på

• Det er kun Projektadministratorer der kan lave fællesmodeller.
• Når en fællesmodel er oprettet, kan alle brugere tilgå den i modeloversigten.

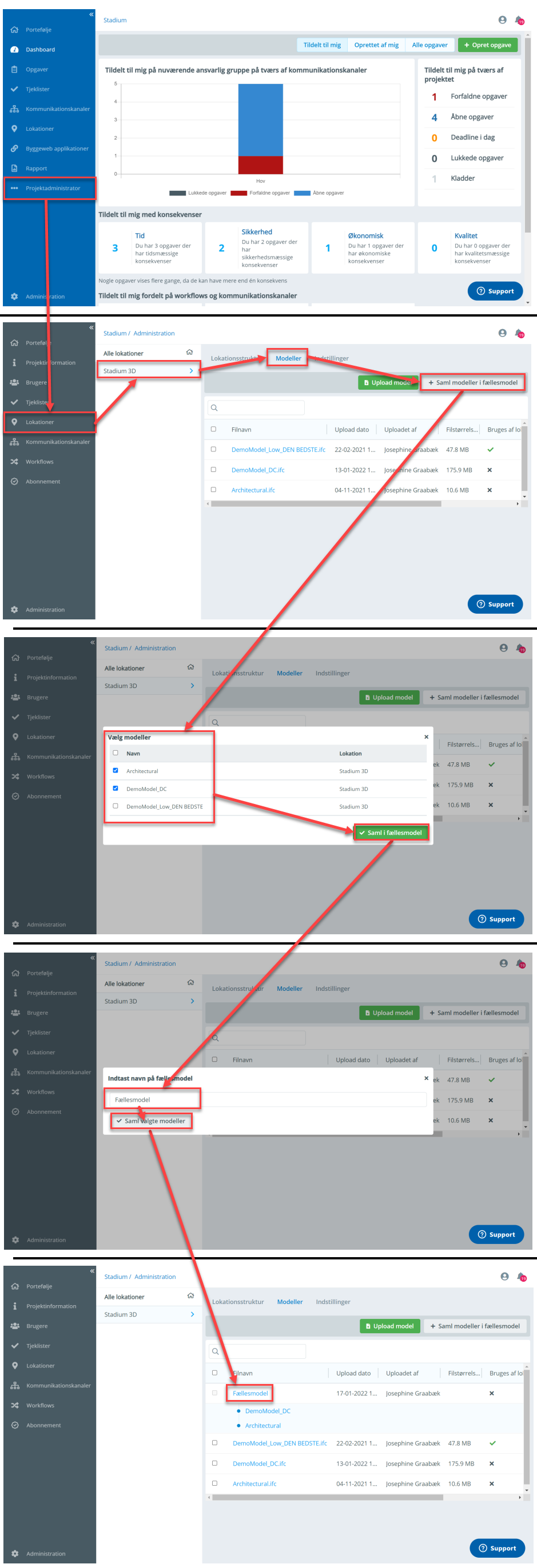

Sådan gør du

1. Åben et Connex Projekt
2. Klik på "Projektadministrator" i menuen til venstre
3. Klik på "Lokationer"
4. Vælg en lokation
5. Klik på "Modeller"
6. Klik på "Saml modeller i fællesmodel"
7. Markér de modeller du ønsker at samle i en fællesmodel
8. Klik "Saml i fællesmodel"
9. Indtast navnet på den nye fællesmodel og klik "Saml valgte modeller"
10. Din fællesmodel genereres og kan herefter åbnes i modeloversigten

Upload en ny version af en tegning eller en model

Formål

Upload en ny version af en tegning eller model til dit projekt.

Baggrund

Du kan versionere både tegninger og modeller i Connex, så dit projekt altid indeholder den seneste gældende version.

Ting du skal være opmærksom på

• Det er kun projektadministratorer der kan uploade nye versioner af tegninger og modeller
• Når du uploader en ny version, skal en have samme navn som den eksisterende version, og så vil Connex gruppere modellen/tegningen og gøre den nyeste version til den der vises. Tidligere versioner kan stadig åbnes og er stadig relateret til tilknyttede opgaver og registreringer.
• Hvis du uploader en ny version af en model, der er en del af en federeret model, genereres en ny federeret model med den seneste version af hver model.
• Opgaver og registreringer vil indeholde oplysninger om, hvilken version af en tegning eller model der bruges til lokationen.

Sådan gør du

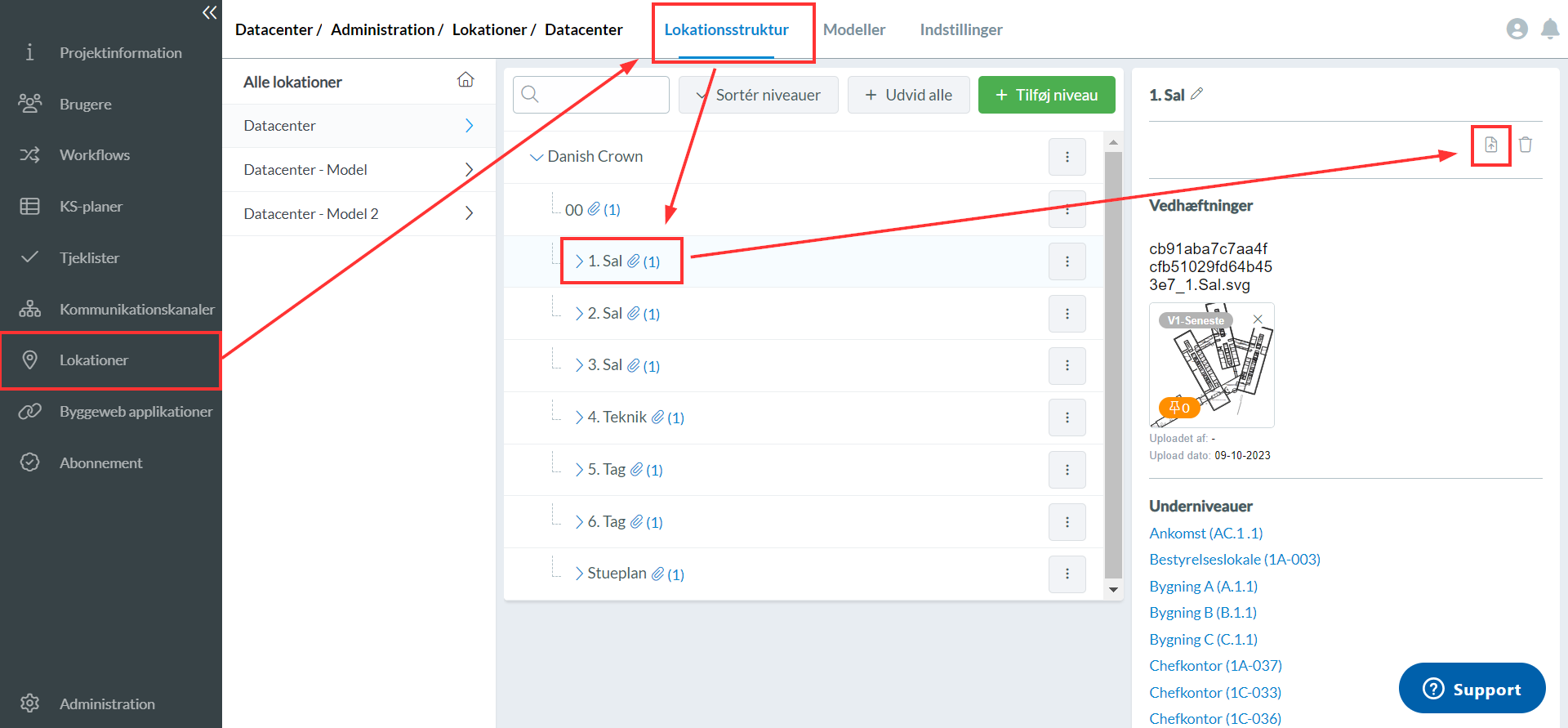

Upload en ny version af en tegning

1. Åben dit Connex Projekt
2. Gå til modulet “Projektadministrator”
3. Klik på “Lokationer” i menuen til venstre
4. Åben en lokation og naviger til den specifikke lokation, hvor du ønsker at uploade en ny version af en tegning
5. Klik på “Upload” knappen
6. Upload den nye version af tegningen
   OBS: Husk at den skal have præcis samme filnavn som den eksisterende tegning

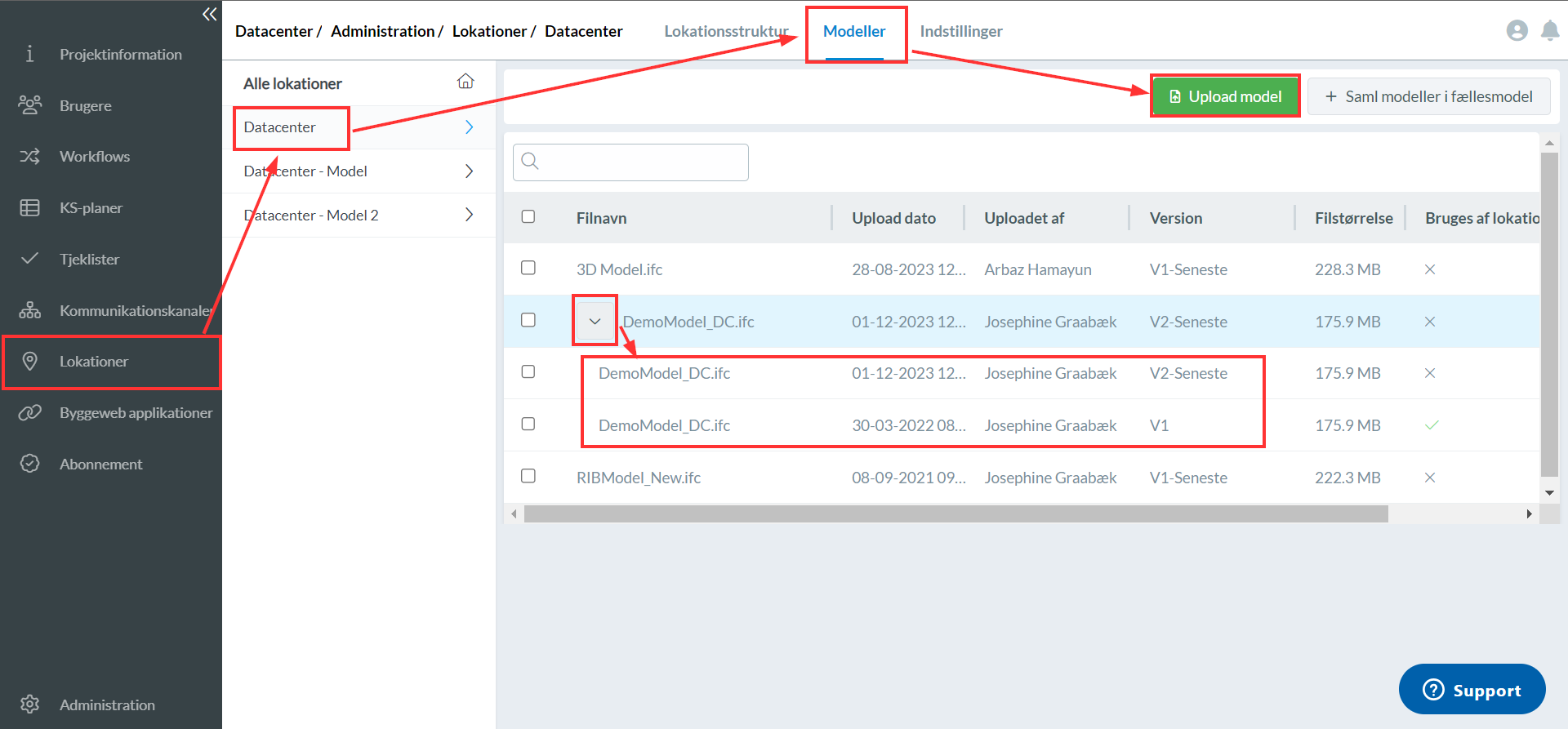

Upload en ny version af en model

1. Åben dit Connex Projekt
2. Gå til modulet “Projektadministrator”
3. Klik på “Lokationer” i menuen til venstre
4. Åben en lokation
5. Gå til fanen “Modeller”
6. Klik på knappen “Upload model”
   OBS: Husk at den skal have præcis samme filnavn som den eksisterende model
